　　建筑幕墙在我国获得到长足的发展，一些系统达到或超越国外的水平，涌现出一大批精品工程和高科技含量的工程，但是同时也有很多工程出现问题，甚至是不可谅解的安全性问题。

　　经过近些年的工程检测、实验室检验以及技术会议的讨论，发现幕墙的这些问题可以通过设计手段加以避免。

石材幕墙设计要点

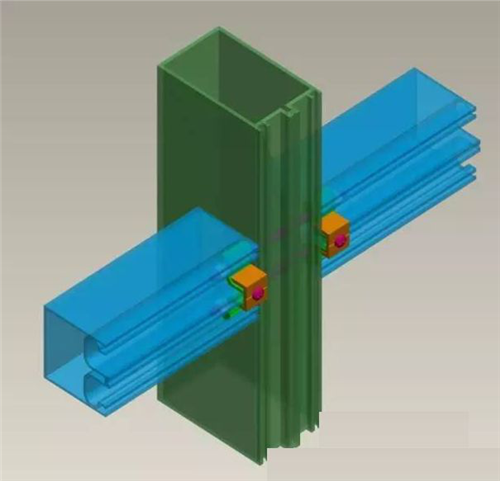

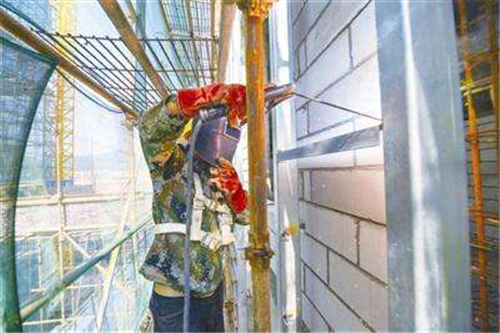

龙骨全焊接

　　在JGJ133《金属与石材幕墙工程技术规范》中，横梁和立柱应采用螺栓连接，是强制性条文，不允许焊接，但工程中经常采用全部焊接的构造。在技术层面：焊接是可行的;在法律层面：焊接是必须禁止的。从技术角度出发，横梁一端焊接，另一端螺栓连接是比较好的方案。

面板与龙骨无横向定位

　　与单元幕墙挂点一样，石材面板的挂接也应遵循一定的规则，四点之中应该有一点与龙骨相对规定，其余三点能够吸收温度变形，承受垂直幕墙表面的荷载。

短横梁

　　短横梁可以节省幕墙的材料用量，尤其对面板比较小的工程，效果比较明显，特别适合与轻质面板，如瓷板、陶板和千思板等，在石材幕墙的应用中，不值得推荐，会存在间隙调整困难，平面度差等问题，尽可能不用。

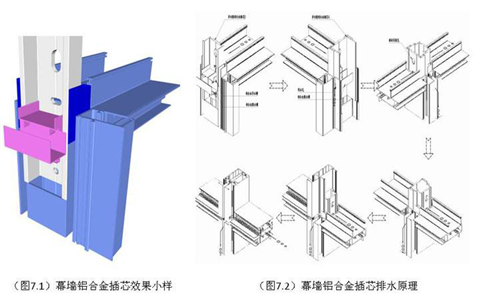

伸缩缝不能传递弯矩

　　采用角钢或槽钢制作的立柱，在伸缩缝部位应进行专门设计，否则不能传递弯矩。

跨间短槽(斜钩)支承

　　无论是相向还是相反的跨间短槽连接均不可靠，应避免使用。

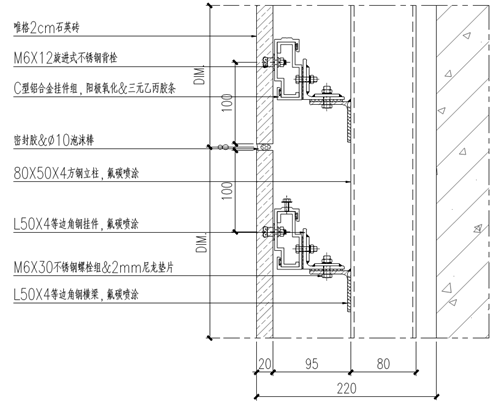

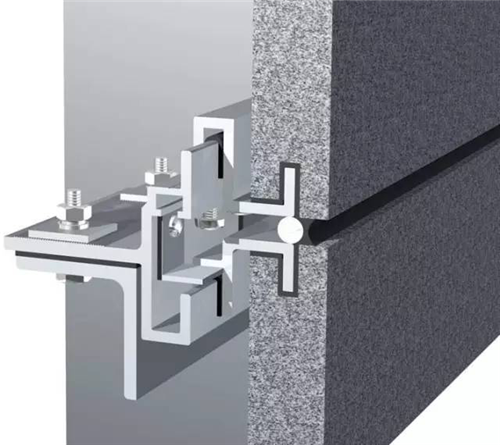

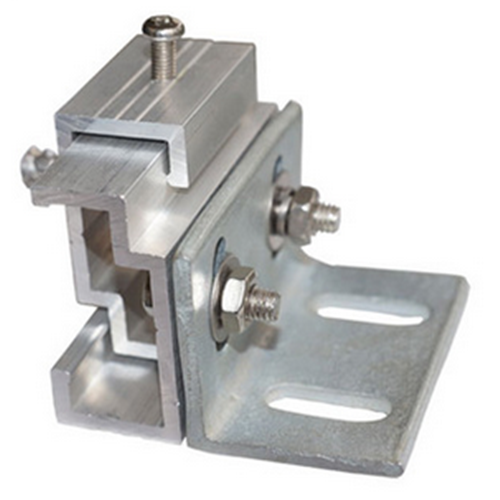

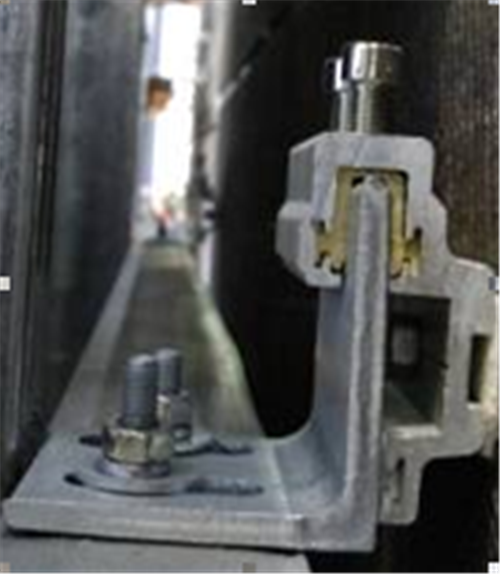

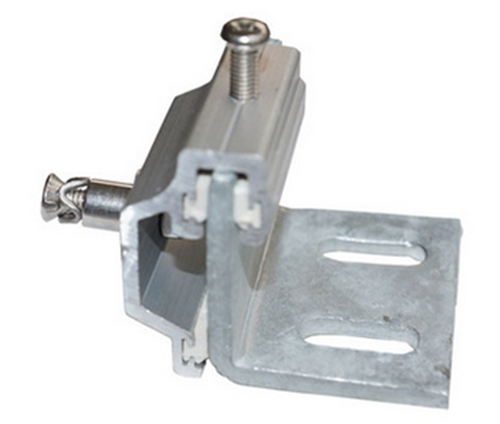

SE挂件传力途径应明确

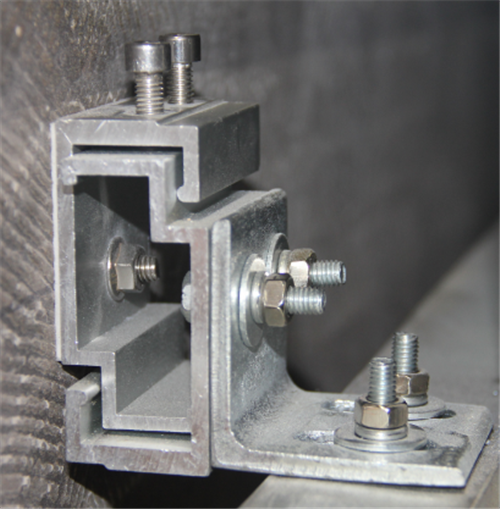

　　SE挂件是比较成熟的挂接系统，但应设计好传力途径，否则仍然会出问题。一般应采用下部两点，即S形挂件作为承载点，F形挂件不承受重力荷载，仅承受风载。设计时应留有足够的间隙，即使石材面板发生沉降，F形挂件仍然不承受重力荷载。

T型挂件和蝴蝶扣挂件

　　这两种挂件在市场上的占有率比较高，价格便宜，平整度好。但在安装完成后形成大片连续不可错动墙面，一方面维修更换困难，另一方面抗风振、抗地震性能较差，在汶川地震中也有失败的报道。在GB/T21086-2007《建筑幕墙》中，已经明确“不宜采用”。在振动台抗震试验中，也发现该类挂件的存在缺陷。北京已将该类挂件列为强制淘汰产品。

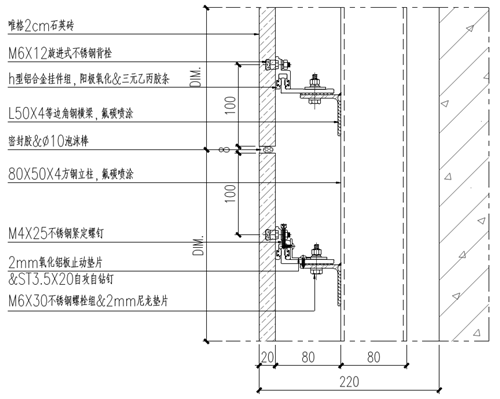

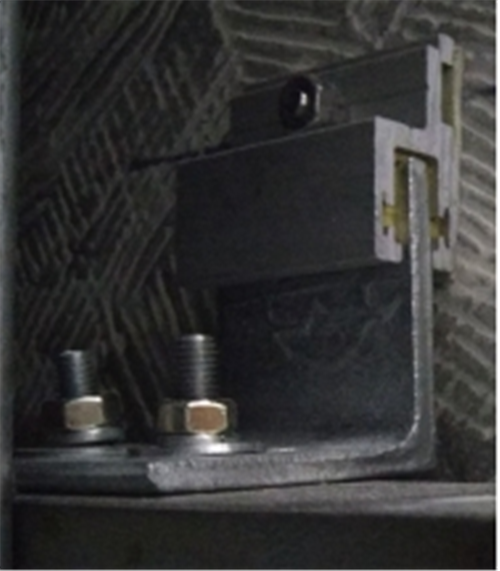

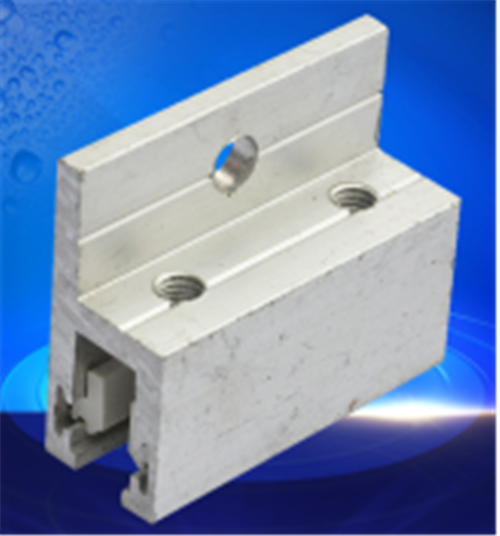

h形挂件的保护套设计

　　h形挂件是比较简单的一种挂件，在瓷板幕墙中有较为广泛的应用，一些设计为了防止滑动时产生噪音，并避免钢铝直接接触产生双金属接触腐蚀，在其搭接部位设置U形衬垫，由于设计不当，导致挂件承载部分壁厚大大削弱，存在安全隐患。

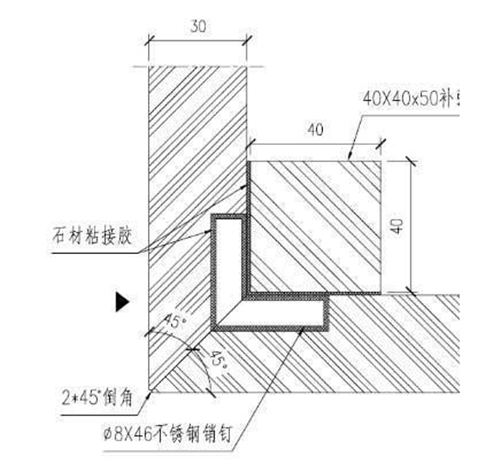

板块粘接

　　石材面板不能采用粘接，应该采用机械连接，确保其耐久性和可靠性。北京某工程粘接石材出现断裂现象，还有工程出现开胶现象。

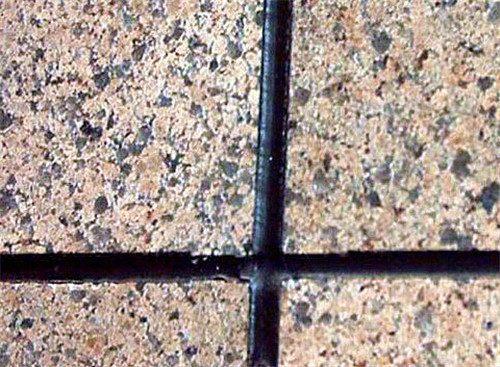

使用朝天缝、错缝

　　由于污染和曝晒等原因的影响，朝天缝更容易失效，除非建筑师强烈要求，尽量避免使用朝天缝。错缝连接对石材面板的几何尺寸要求较高，同时挂接难度高，一般尽量不用。

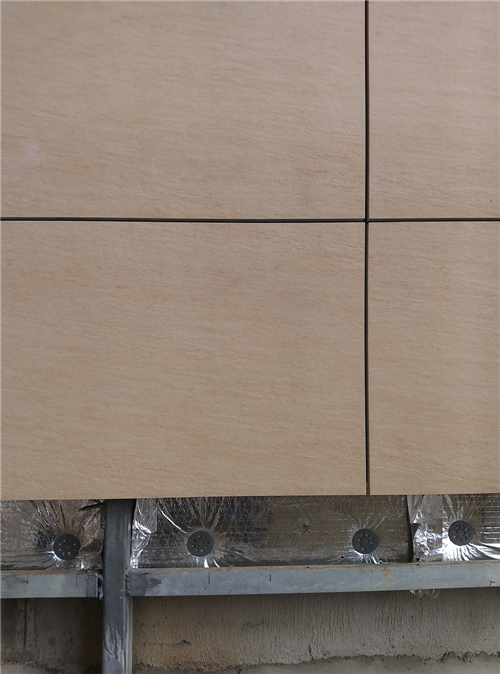

开放石材悬空保温系统无抗风压能力

　　由于石材面板间胶缝可能会对石材造成污染(硅油污染或吸灰污染)，使一些建筑师宁愿设计开缝式石材系统。如果按照JGJ133《金属与石材幕墙工程技术规范》的规定，保温材料与主体结构之间应留有50mm的空间，即保温材料悬空布置。由于外层石材面板为开缝式系统，风压会部分地作用在保温材料上，即要求保温层应具有抗风压性能。

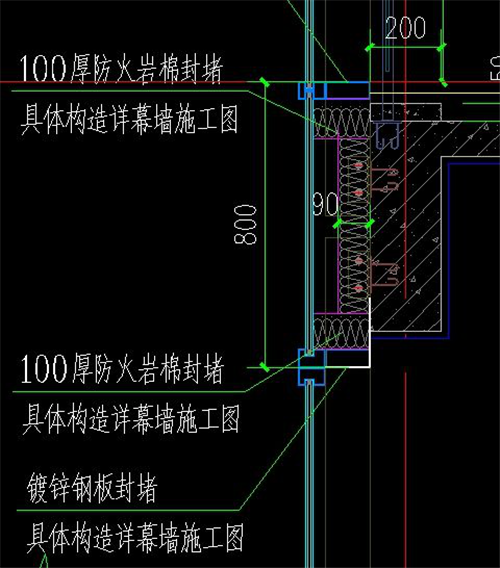

大面石材幕墙层间封堵问题

　　2009年，TVCC大火给幕墙行业带来巨大的震动。根据公安部、住房和城乡建设部联合发布的《民用建筑外保温系统及外墙装饰防火暂行规定》(公通字[2009]46号)的文件精神：

　　(1)建筑高度大于等于24m时，保温材料的燃烧性能应为A级。

　　(2)建筑高度小于24m时，保温材料的燃烧性能应为A级或B1级。其中，当采用B1级保温材料时，每层应设置水平防火隔离带。

　　(3)保温材料应采用不燃材料作防护层。防护层应将保温材料完全覆盖。防护层厚度不应小于3mm。”，大面石材幕墙采用B1级保温材料时，层间应进行封堵。

8MPa以下石材无加强构造

　　在GB/T21086-2007《建筑幕墙》中规定：弯曲强度标准值小于8.0MPa的石材面板，应采取附加构造措施保证面板的可靠性。

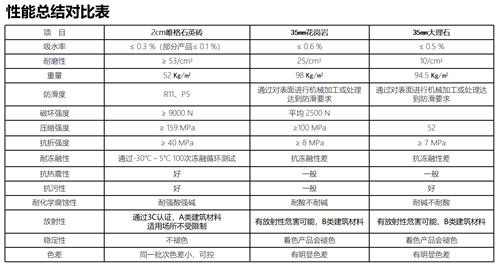

面板厚度不满足标准要求

　　花岗岩面板厚度至少为25mm，其他石材GB21086有明确的规定。一些业外人士开发的幕墙板材系统，在15mm厚的石材后部附加一些保温材料，或一些可靠性不高的支承构造，面板仍然为主要受力构件。这种系统工程应用后，由于没有标准支持，无法进行验收，造成大量的浪费。实践中，石材厚度不满足要求的工程，有些出现安全问题。例如北京某工程采用20mm的红色洞石，还没有通过验收即破裂脱落;广州某工程30厚红砂岩风化严重，出现破裂。
