装配式设计流程，首先在设计方面要贯彻安全、使用、经济、美观的设计原则。制造过程采用先进技术、充分发挥建筑工业化的优越性确保工程质量。

方案设计阶段

①立面分析

考虑到立面底部基座及墙屋顶构架的造型复杂，复制率低。

② 平面分析

　　预制率越高成本越高。项目在预制构件的优先顺序为：预制楼梯、预制阳台板、预制空调板、 预制外墙（含预制凸窗）、预制叠合楼板、预制非承重内隔墙等。

预制楼板

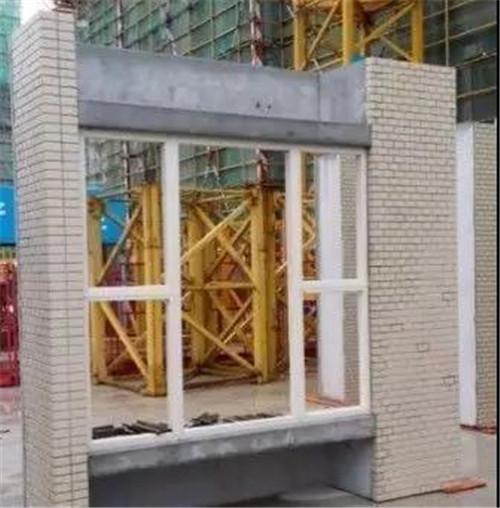

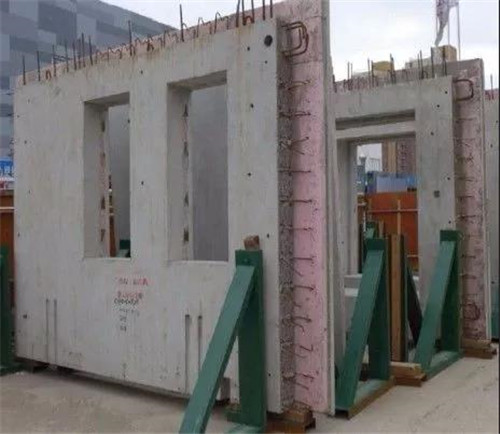

预制外墙

预制楼梯

③ 方案阶段优化

　　在前期方案时，尽量统一构件开洞尺寸及大小，提高构件重复率可以大大减少模具成本，提高构件生产效率及现场施工效率，进一步缩短工程建设工期。

④保温体系分析

　　对内、外保温的优缺点，成本进行分析；另外PC做外保温的项目很少，外墙防水、风化、检修等均未得到时间的检验。因此不建议采用在PC外做保温系统。

总体设计阶段

①等同现浇结构

　　在各种设计状况下，装配整体式结构可采用与现浇混凝土结构相同的方法进行结构分析。节点区域的钢筋构造（纵筋的锚固、连接以及箍筋的配置等）与现浇结构相同。纵向钢筋采用机械连接、焊接、钢筋灌浆套筒连接、或者是浆锚搭接连接。

②装配整体式剪力墙结构设计

　　控制预制剪力墙承担的地震倾覆力矩小于结构底部总倾覆力矩的 50%。对同一层内既有预制墙又有现浇墙的装配式剪力墙结构，现浇墙的水平地震作用弯矩和剪力乘1.1的放大系数。 钢筋套筒及灌浆料分别符合JG/T398和G/T408的要求。

③作用及作用组合验算

基本作用组合要求。短暂设计状况验算。预制构件脱模验算等。

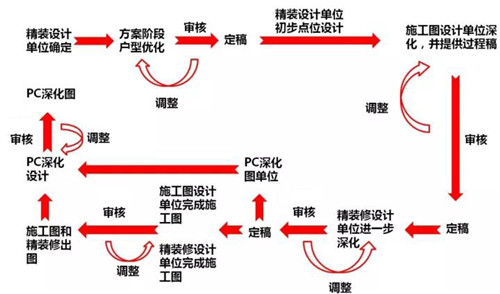

施工图阶段流程

重点摘要

　　装配式建筑，需充分发挥建筑工业化的优越性确保工程质量；发挥预制构件的特点并结合立面的细部处理使建筑造型丰富；设计应充分考虑与精装设计、现场施工安全措施及现场施工设备的关系，门窗和栏杆等二次设计和精装设计提前进行，相关点位需在PC构件图中定位并预留预埋。
